Aplicações Gerais
Pressurização de rede hidráulica em residências.

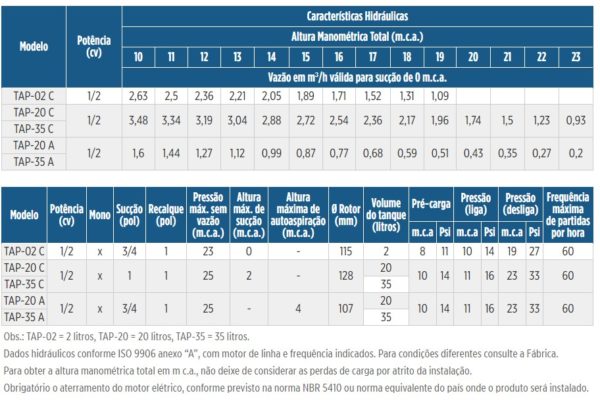

Detalhes Técnicos do Produto
- Motobomba centrífuga (TAP C) ou autoaspirante (TAP A), motor elétrico 1/2cv, protetor térmico e capacitor permanente, 2 polos, 60 Hz
- Voltagem única: 127 V ou 220 V
- Tanque de pressão com diafragma interno de borracha cloro butilo
- Mangueira metálica fl exível de aço inox
- Manômetro 0-100 psi
- Pressostato do tipo 14-27 Psi (para modelo TAP-02 C) ; Pressostato do tipo 20-40 Psi (para os modelos TAP-20 e TAP-35 A e C)
- Conector 5 vias de ferro nodular com pintura E-COAT
- Válvula de retenção 3/4” horizontal, com mola (para modelo TAP-02 C); Válvula de retenção 1” horizontal com mola (para modelos TAP-20/35 C)
- Nos modelos TAP-20/35 A a válvula já encontra-se no interior da motobomba
Importante
- Nas instalações onde o sistema opera com pressão positiva é obrigatório o uso de válvula de retenção horizontal com mola, na entrada da bomba. (exceto TAP A)
- Nas instalações onde o sistema opera com sucção negativa, é obrigatório o uso de válvula de pé. (exceto TAP A)
- Em casos onde o tanque de pressão e a motobomba forem adquiridos separadamente, as regulagens da pré-carga do tanque e das pressões liga e desliga do pressostato deverão ser ajustadas de acordo com a curva hidráulica da motobomba a ser montada no sistema.
- Não utilize o Tanque de Pressão para armazenar água com areia ou qualquer outra substância sólida que possa danificar o diafragma de borracha ou que possa obstruir a entrada e saída do tanque ou até mesmo as conexões.
- Temperatura máxima do líquido bombeado: 55 °C.
- Consulte o Manual de Instrução para outros cuidados operacionais.
Observação
- Os Tanques de Pressão de 20 litros (TAP-20), de 35 litros (TAP-35) e Vasos de Expansão de 2 litros (TAP-02 V) podem ser vendidos em separado, ou seja, sem a motobomba e os acessórios. Para mais informações consulte a lâmina técnica de Tanques de Pressão e Vasos de Expansão.
